Okamoto Machine Tool Works Ltd. Japan, gegründet 1926, ist einer der weltweit führenden Hersteller von Präzisionsschleifmaschinen mit einer umfassenden Produktpalette. Die Niederlassung OKUMA Europe in Langen, mit Ersatzteillager und Service, ist für Europa zuständig.

Flach- und Profilschleifmaschinen

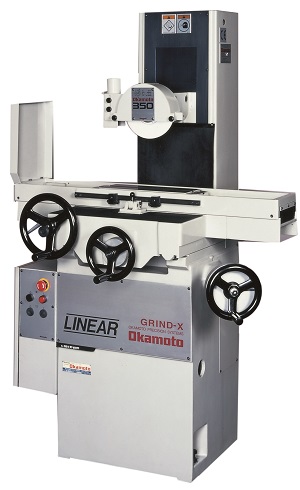

Okamoto Baureihe Linear-350 B

Flachschleifmaschinen

Baureihe Linear 350B

  • Manuelle Bedienung

Schleifbereich: 350 x 150 mm

Verfahrweg Z-Achse: 210 mm

Optionen: Digitale Anzeigen, Nassschleifeinrichtung

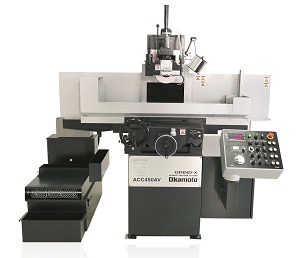

Flach- und Profilschleifmaschine ACC-DX

Baureihe ACC- AV

  • Kreuztisch mit Doppel V-Führungen X- und Z-Achse

  • Digitalanzeige für Senkrechtbewegung

  • autom. zweistufiger Schleifprozess (Vor- und Fertigschleifen)

Schleifbereich: 400 x 150 mm

Verfahrweg Z-Achse: 210 mm

Antrieb X-Achse: hydraulisch

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Optionen: Maschinenumhausung, Digitalanzeige für Querbewegung, manueller Überkopfabrichter, automatischer Tischabrichter mit Kompensation, stufenlose Drehzahlregelung

Flach- und Profilschleifmaschine ACC-DX

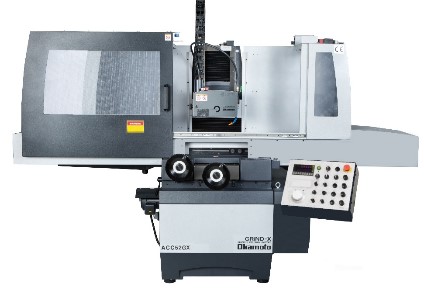

Baureihe ACC- GX

  • Tischumhausung mit verriegelter Schiebetür, oben in der Mitte offen
  • Kreuztisch mit Doppel V-Führungen X- und Z-Achse
  • Digitalanzeige für Senkrechtbewegung
  • autom. zweistufiger Schleifprozess (Vor- und Fertigschleifen)

Schleifbereich: 500 x 200 mm bis 1.000 x 500 mm
Verfahrweg Z-Achse: 230 bis 540 mm
Antrieb X-Achse: hydraulisch
Antrieb Z-Achse: hydraulisch
Antrieb Y-Achse: AC-Motor
Optionen: Überkopfabrichter, autom. Kompensation, Digitalanzeige für Querbewegung

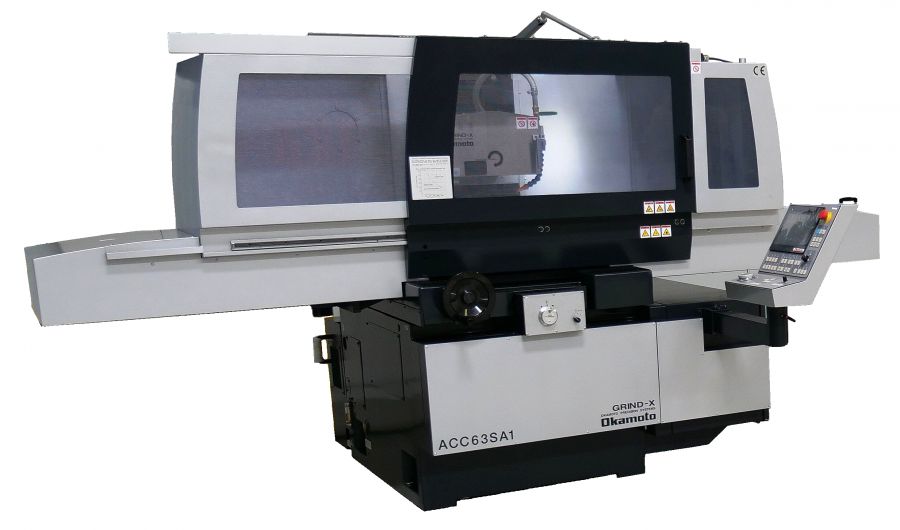

Baureihe ACC-SA

Baureihe ACC- SA1

  • Tischumhausung mit verriegelter Schiebetür, oben in der Mitte offen
  • Kreuztisch mit Doppel V-Führungen X-Achse
  • Stufenlose Drehzahlregelung für die Schleifspindel
  • Digitalanzeige für Senk- und Querbewegung
  • Tischabrichter mit Kompensation
  • autom. zweistufiger Schleifprozess (Vor- und Fertigschleifen)
  • Teach-In für Umkehrpositionen

Schleifbereich: 500 x 200 mm bis 1.000 x 500 mm
Verfahrweg Z-Achse: 230 bis 540 mm
Antrieb X-Achse: hydraulisch
Antrieb Z-Achse: AC-Motor
Antrieb Y-Achse: AC-Motor
Optionen: Überkopfabrichter

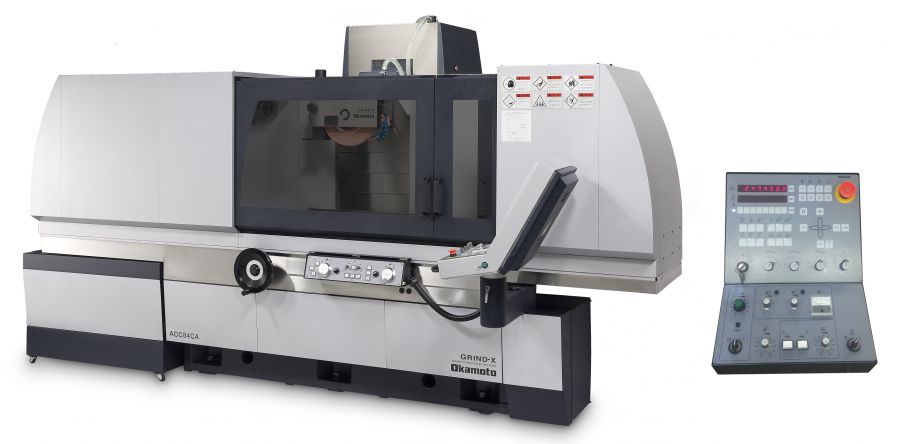

Flach- und Profilschleifmaschine ACC-CA

Baureihe ACC- CA

  • Tischumhausung mit verriegelter Schiebetür, oben in der Mitte offen
  • Säulenvorschub
  • Digitalanzeige für Senkrechtbewegung
  • autom. zweistufiger Schleifprozess (Vor- und Fertigschleifen)
  • Teach-In für Umkehrpositionen

Schleifbereich: 600 x 400 mm bis 1.000 x 600 mm

Verfahrweg Z-Achse: 440 bis 650 mm

Antrieb X-Achse: hydraulisch

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Schleifprozess: autom. zweistufig (Vor- und Fertigschleifen)

Optionen: Überkopf- oder Tischabrichter mit autom. Kompensation, Digitalanzeige für Querbewegung

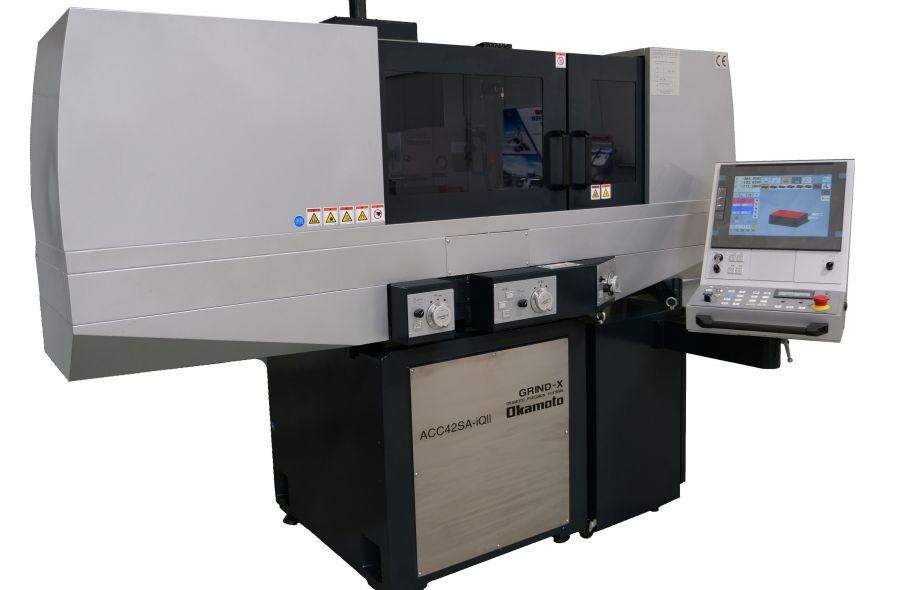

Flach- und Profilschleifmaschine SAiQ

OKAMOTO NC/CNC Flach- und Profilschleifmaschine

Baureihe ACC-42 SAiQII

  • Tischumhausung mit verriegelter Schiebetür, oben in der Mitte offen
  • Säulenvorschub
  • Werkstattorientiertes Dialogeingabe System
  • autom. Schleifprozess Flach-, Einstich- und Formschleifen
  • Autom. Zustellung und Kompensation
  • Mehrfach Einstechen zum Vorschleifen
  • 5 verschiedene Werkstücke in einem Schleifprozess
  • 3-fach Tischabrichter mit Kompensation
  • Teach-In Funktionen

Steuerung: FANUC FS-0i 3-Achsen(2 Interpolierbar)

Schleifbereich: 400 x 200 mm

Verfahrweg Z-Achse: 375 mm

Antrieb X-Achse: AC-Motor

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Optionen: Software zum Abrichten von Radien und Schrägen, DIN/ISO Programmen, Diamantrollenabrichter

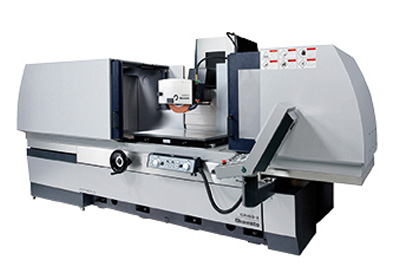

Flach- und Profilschleifmaschine ACC-CAiQ

Baureihe ACC- CAiQ

  • Tischumhausung mit verriegelter Schiebetür, oben in der Mitte offen
  • Säulenvorschub
  • Werkstattorientiertes Dialogeingabe System
  • autom. Schleifprozess Flach-, Stirn-, Nut-, Steg und Stufenschleifen
  • Autom. Zustellung und Kompensation
  • Mehrfach Einstechen zum Vorschleifen
  • 3-fach Tischabrichter mit Kompensation
  • Teach-In Funktionen

Steuerung: FANUC FS-0i (2 Achsen simultan)

Schleifbereich: 600 x 400 bis 1.000 x 600 mm

Verfahrweg Z-Achse: 440 bis 650 mm

Antrieb X-Achse: hydraulisch

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Optionen: Software für Abrichten Radien, Schrägen und Freiformen
 Überkopfabrichter, Diamantrollenabrichter, CNC Abrichter und verschiedene Abrichtsoftware

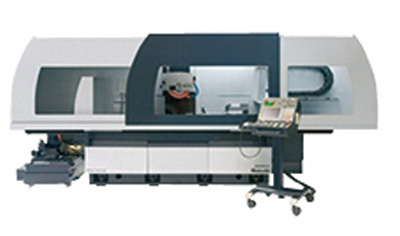

Flach- und Profilschleifmaschine ACC-CA2

Baureihe ACC- CA3

  • Säulenvorschub mit Doppel V-Führungen in X
  • Steuerung: FANUC 3 Achsen CNC Steuerung (2 Achsen simultan)
  • CNC-gesteuerter Längstisch (X-Achse) mit Kugelumlaufspindel und AC-Servoantrieb
  • Glasmaßstab: Y und Z Achse
  • Werkstattorientiertes: Dialogeingabe System

Abrichter: 2 Punkt Tischabrichter mit Kompensation

Schleifbereich: 600 x 300 bis 1.000 x 600 mm

Verfahrweg Z-Achse: 340 bis 650 mm

Antrieb X-Achse: AC-Motor

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Optionen: Linearmotor X-Achse, Glasmaßstäbe, Diamantrollenabrichter, CNC Abrichtsysteme, NC Teilapparat

Platzhalter

Baureihe ACC-CAiQ Schleifbereich 1.200 -1.500 x 600-700 mm

  • Säulenvorschub

Steuerung: FANUC 21i mit Werkstattprogrammierung

Max. Schleifhöhe Tisch - Unterkante neue Schleifscheibe: 585 mm

Antrieb X-Achse: AC-Motor

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Abrichter:  Tischmontierte 3-Punkt-Abrichter

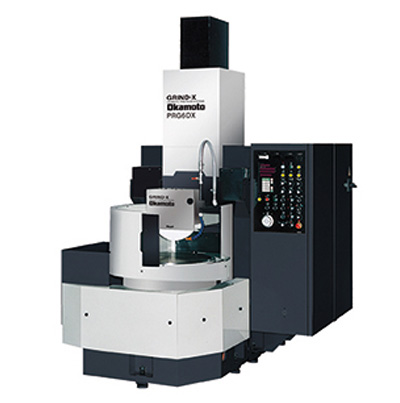

Flach- und Profilschleifmaschine PRG-DXNC

OKAMOTO NC-Rundtischschleifmaschine

Baureihe PRG-DXNC

Steuerung: FANUC 0i

Spindel: 11 kW

Tisch Ø: 600 und 1.200 mm

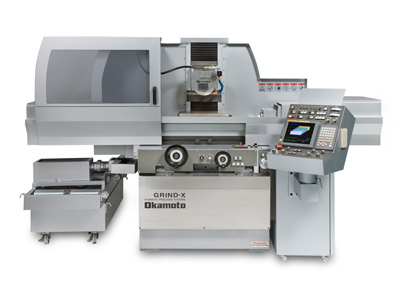

Flach- und Profilschleifmaschine UPZ-NCII

OKAMOTO Hochpräzisions- Flach- und Profilschleifmaschinen

Baureihe UPZ-NCII

  • Kreuztisch mit hochgenau geschabten Doppel V-Führungen X-Achse

Steuerung: FANUC

Schleifbereich: 400 x 200 bis 500 x 250 mm

Verfahrweg Z-Achse: 397 mm

Antrieb X-Achse: hydraulisch

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Glasmaßstäbe: Y- und Z-Achse

Optionen: Diamantrollenabrichter, CCD Kamera

Flach- und Profilschleifmaschine UPZ 210Li II

Baureihe UPZ 210Li II

  • 1 oder 2 Spindeln

Steuerung: Sodick LN2GR mit Touchscreen

Schleifbereich: 270 x 120 bis 500 x 200 mm

Verfahrweg Z-Achse: 214 und 225 mm

Antrieb X-Achse: Linearmotor

Antrieb Z-Achse: Linearmotor

Antrieb Y-Achse: Linearmotor

Tischgeschwindigkeit: 60 m/min

Glasmaßstäbe: Y- und Z-Achse

Optionen: Diamantrollenabrichter, CCD Kamera

Flach- und Profilschleifmaschine ACC-CHiQ

OKAMOTO Portal NC/CNC Flach- und Profilschleifmaschinen

Baureihe ACC-CHiQ

  • Zyklen für Flach- und Nutenschleifen
  • Automatische Zustellung und Kompensation

Steuerung: OKAMOTO iQ mit Touchscreen

Schleifbereich: 2.000 x 800 mm bis 3.500 x 800 mm

Verfahrweg Z-Achse: 620 mm

Antrieb X-Achse: hydraulisch

Antrieb Z-Achse: AC-Motor

Antrieb Y-Achse: AC-Motor

Optionen: Software für Abrichten Radien, Schrägen und Freiformen
 Diamantrollenabrichter, Vertikalschleifkopf

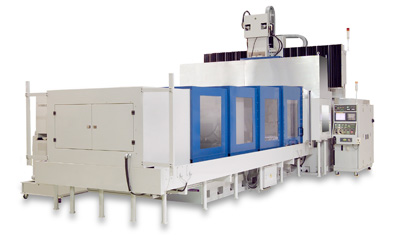

Flach- und Profilschleifmaschine PSG-CHNC

Baureihe PSG-CHNC und DCG-NC

Steuerung: FANUC 15 iM

Schleifbereich: 1.500 x 1.050 mm bis 10.000 x 2.000 mm

Verfahrweg Z-Achse: bis 2.000 mm

Innen- und Außenrundschleifmaschinen

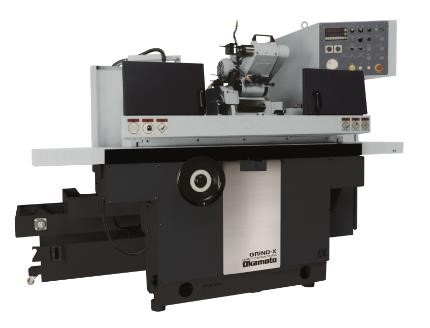

Außenrundschleifmaschine OGM-UDXB

OKAMOTO Konventionelle Rundschleifmaschine

Baureihe OGM-UDXB

  • Digitalanzeige X-Achse
  • Innenschleifspindel

Schleif-Ø: 200 mm

Schleiflänge: 500 mm

Zustellung: automatisch

Optionen: Digitalanzeige Z-Achse

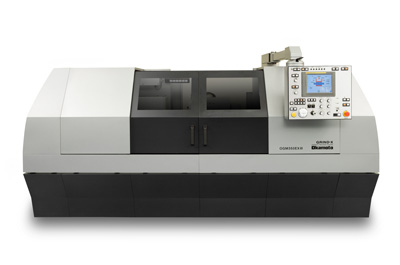

Außenrundschleifmaschine OGM-NCIII

OKAMOTO CNC Rundschleifmaschine

Baureihe OGM-NCIII

  • Doppel V-Führung Z-Achse

Steuerung: FANUC 0iD

Schleif-Ø: 200 – 300 mm

Schleiflänge: 500 – 1.500 mm

Optionen: Innenschleifspindel

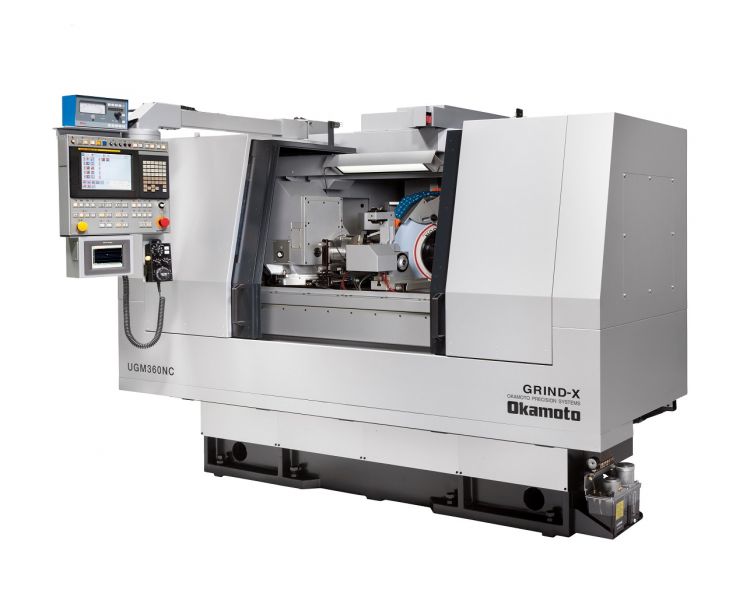

Außenrundschleifmaschine UGM-360 NC

OKAMOTO CNC Universal Rundschleifmaschine mit B-Achse

Baureihe UGM-NC

  • Doppel V-Führung Z-Achse

Steuerung: FANUC 0i-MF

Schleif-Ø: – 300 mm

Schleiflänge: 500 – 1.000 mm

Schleifspindeleinheit: B-Achse für 3 Schleifscheiben



OKAMOTO Univeral Rundschleifmaschine

OKAMOTO CNC Vertikale Universalschleifmaschine

Baureihe UGM-V

  • autom. Spindelindexierung
  • autom. Schleifscheibenwechsel
  • 2 Achsen Glasmaßstäbe

Steuerung: FANUC

Werkstück-Ø max: 850 mm

Innenschleif-Ø: 70 – 500 mm

Schleiftiefe: 600 mm

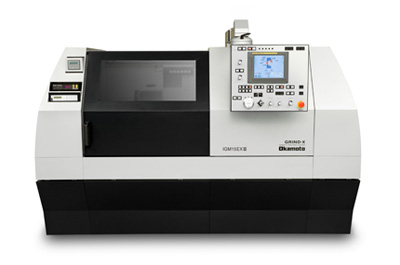

Außenrundschleifmaschine IGM-NCIII

OKAMOTO CNC Innenrundschleifmaschine mit einer Innenrundschleifspindel

Baureihe IGM-NCIII

Steuerung: FANUC 0i D

Innenschleif-Ø: 6 – 150 mm

Schleiftiefe: 125 mm

Außenrundschleifmaschine IGM-NCIII-2

OKAMOTO CNC Innenrundschleifmaschine mit zwei Innenrundschleifspindel

Baureihe IGM-NCIII-2

Steuerung: FANUC 0i D

Innenschleif-Ø: 6 – 100 mm

Schleiftiefe: 125 mm

Läppmaschine

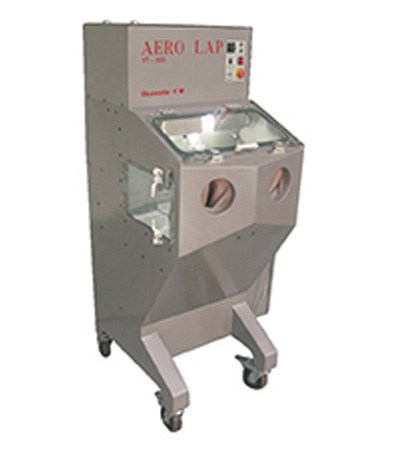

Laeppmaschine Aerolapyt

OKAMOTO Läppmaschine

Baureihe AEROLAP YT-300

Ermöglicht Spiegelglanz für Prägestempel, Formkerne für Spritzwerkzeuge, Schnittstempel, Matrizen, Bohrwerk-, Fräswerkzeuge, Schmuckstücke. Auch zur Behandlung vor und nach dem Beschichten geeignet.
